Кассетный кондиционер Pioneer: как спланировать дренаж и сервисный доступ
Кассета обслуживается снизу, но дренаж и фреоновые соединения остаются над потолком. Разбираем на примере Pioneer KFCI…GV, сколько места нужно корпусу, как вести конденсат после помпы, куда его сбрасывать и где оставить сервисный люк.
Кассетный кондиционер: как спланировать дренаж и сервисный доступ, чтобы через год не разбирать потолок? Ещё до отделки решают три вещи: куда и с каким уклоном уйдёт конденсат после встроенной помпы, через какой проём будут добираться к соединениям дренажа и фреона и как часто снимать решётку для чистки фильтра. Кассета обслуживается снизу, но её трубы — нет.
Что окажется над потолком и что останется доступным
У кассеты есть две зоны обслуживания. Нижняя — панель: решётку воздухозабора открывают, фильтр снимают и моют, жалюзи протирают. Верхняя — то, что над потолком: дренажный патрубок и помпа, фреоновые соединения, кабели. К нижней зоне доступ есть всегда, к верхней — только если его предусмотрели заранее.
В нашем ассортименте есть инверторные кассеты Pioneer серии KFCI…GV с восьмипоточной раздачей воздуха на 360°. Встроенный дренажный насос поднимает конденсат на высоту до 1 000 мм, а контроллер напоминает о необходимости чистки фильтра. К одному внутреннему блоку можно подключить два пульта.
У кассет серии KFC…GV с обычным компрессором та же помпа на 1 000 мм и корпус от 240 мм. Разница — в регулировании: инверторная KFCI плавно меняет производительность компрессора, а KFC держит температуру циклами включения и выключения. Требования к дренажу и сервисному доступу у обеих серий одинаковые: помпа, уклон после неё и люк у патрубков.
Размер ячейки и высота над потолком
Высоту запотолочного пространства сверяют с корпусом, а не с номиналом мощности. В серии KFCI это разные значения:
| Модель | Холод, кВт | Корпус, мм | Шум, мин./макс., дБ(А) |
|---|---|---|---|
| KFCI18GV | 5,1 | 570 × 260 × 570 | 36 / 43 |
| KFCI24GV | 7,1 | 840 × 200 × 840 | 38 / 44 |
| KFCI36GV | 10,0 | 840 × 240 × 840 | 40 / 49 |
| KFCI48GV | 14,0 | 840 × 240 × 840 | 46 / 53 |
| KFCI60GV | 15,4 | 840 × 290 × 840 | 46 / 53 |
Корпус KFCI18GV 570 × 570 мм проходит в ячейку подвесного потолка 600 × 600 мм, блоки 840 мм требуют проёма в сплошном потолке или замены нескольких плит. Самый тонкий корпус в серии — 200 мм у KFCI24GV: его выбирают там, где над потолком идут воздуховоды или балки. К высоте корпуса добавляют подъём дренажа, зазор до перекрытия по инструкции к блоку и место для фреоновых соединений.

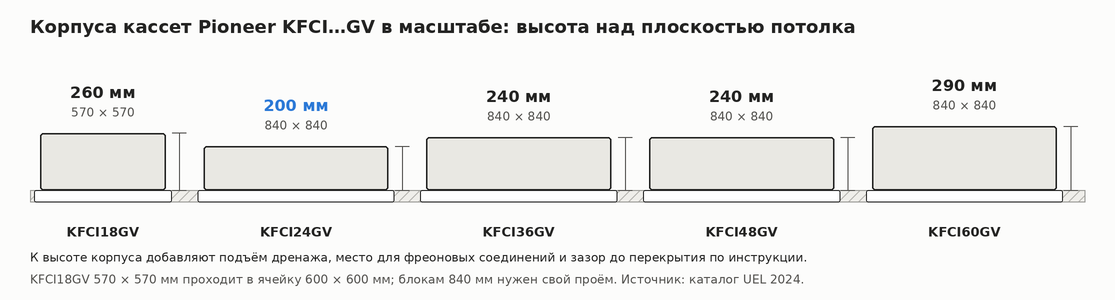

Высота корпусов серии KFCI…GV
Помпа поднимает, дальше работает уклон
Подъём до 1 000 мм — это возможность помпы, а не рабочая точка. Чем выше подъём, тем меньше запас насоса на засор поддона и износ. Мы рекомендуем закладывать вертикальный участок сразу у блока минимальным, достаточным, чтобы перейти через балку или трубу, а дальше вести трубу только вниз. В практике монтажа уклон берут не меньше 1 см на метр, без провисаний между подвесами, обратных уклонов и петель.
Дренажную трубу изолируют: холодный конденсат охлаждает её стенку, и на ней выпадает своя влага, которая капает на потолок не хуже протечки. Перед закрытием потолка в поддон заливают воду и проверяют, что помпа включается, вода доходит до точки сброса, а соединения остаются сухими.
Точка сброса конденсата
Точку сброса выбирают раньше трассы: от неё зависит, хватит ли высоты над потолком на уклон. В канализацию конденсат подают через сифон с гидрозатвором, чтобы запах не возвращался в потолок. Если рядом нет стояка, трубу выводят на фасад, но в мороз открытый конец может обмёрзнуть, а капли на тротуаре и отливах никого не радуют. Для нескольких кассет на одном этаже удобна общая магистраль с уклоном, к которой каждый блок подключают сверху.
Сервисный люк: где и зачем
Через решётку кассеты добираются до фильтра, но не до трассы над потолком. Мы рекомендуем ревизионный люк или съёмную плиту у той стороны блока, где выходят дренаж и фреоновые трубы: там находятся соединения, которые чаще всего проверяют при протечке и обслуживании. В потолке «Армстронг» соседняя плита снимается и так; в гипсокартонном потолке люк закладывают в проекте. Точное расположение патрубков и минимальные расстояния до стен и других блоков берут из инструкции по монтажу, которая поставляется с блоком.

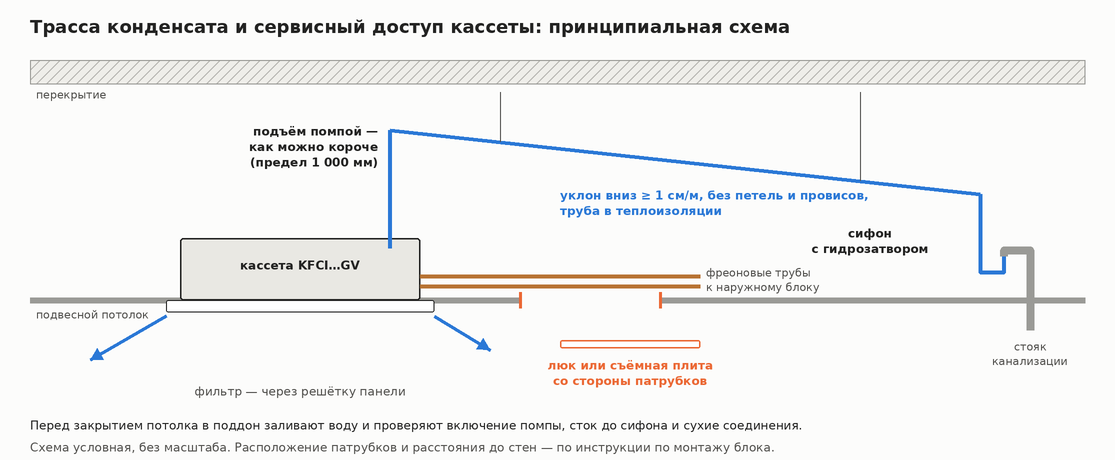

Подъём, уклон, сифон и люк
Поток на 360°: сквозняки и рабочие места
Восьмипоточная кассета раздаёт воздух во все стороны, и холодная струя опускается к людям на некотором расстоянии от блока. Поэтому кассету ставят над проходом или центром зоны, а не над столом или диваном. Контроллер умеет автоматически регулировать направление потока, а функция I Feel поддерживает температуру по датчику в пульте, а не у потолка. Четыре скорости вентилятора позволяют работать тише: у KFCI18GV шум от 36 дБ(А) на низкой скорости.
Что проверить до отделки потолка
- Корпус и подъём дренажа помещаются в высоту над потолком с зазором до перекрытия.
- Дренажная труба идёт от блока вниз без петель и подъёмов, изолирована, проверена заливкой воды.
- Фреоновые соединения изолированы и опрессованы, кабели и пульт подключены.
- У стороны блока с патрубками предусмотрен люк или съёмная плита.
- Блок висит над проходом, а не над рабочим местом, а пульт с датчиком I Feel лежит там, где находятся люди.
Трасса между блоками у KFCI36GV и KFCI18GV — до 30 м, у KFCI48GV и KFCI60GV — до 75 м с перепадом до 30 м, это расширяет выбор места для наружного блока. Подобрать модель поможет раздел кассетных кондиционеров Pioneer.
